​电液推杆设计与应用之挡车栏

更新:2015-11-28 09:18:28      点击:4348

高邮腾达针对煤矿斜巷轨道运输跑车频繁事故,设计了电液推杆控制的挡车栏大大降低了设备损坏、停工停产,甚至造成人员伤亡。得到徐矿集团一致好评:从挡车栏的设置,加强对跑车事故的预防。


电液推杆挡车栏特点

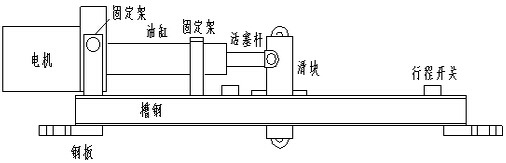

选用电液推杆挡车栏。挡车栏安装在巷道中有一定的角度,强度高,可靠性强,其开闭速度和开闭力可以通过钢丝绳进行调节;电液推杆,动力大,可保证足够强度(重量)档车门的开闭;电气控制可实现远方操作,安全可靠,系统简单,投入少,安装方便,维修量小。电液推杆挡车栏由电液推杆、电液推杆固定装置、牵引钢丝绳、导向滑轮固定装置,导向滑轮、档车门固定装置、平行式档车门较轴、档车门、调节装置组成。其结构见图1:

电液推杆挡车栏

图1

电液推杆挡车栏设计及其远程控制

采用整体直式电液推杆由小型电动机、液压马达、缸体、活塞杆及密封圈组成。电液推杆用卡兰并通过锚杆与巷道顶板牢固固定在一起,节约巷道空间。小型电动机由矿用隔爆型电磁启动器(以下简称启动器)控制。通过远方控制按钮来控制启动器内部交流接触器的吸合与释放,并实现电动机的正、反转。当挡车门到达工作需要高度时,断开启动器的控制回路,使电动机停止运转。加装行程开关能够防止电动机闷动,避免烧毁电动机,远程控制避免近距离操作,误碰误伤操作人员。

导向滑轮固定装置由导向滑轮、销轴、底座、开口销组成。底座上钻孔用锚杆将底座与巷道顶板固定;底座两侧制作耳座,耳座扩孔后窜人销轴,用销轴将底座、导向轮连接起来,销轴两端头分别用开口销限位,防止导向轮在运动过程中发生窜动而掉落。销轴设有注油口并揩油油槽,保持润滑效果,减少销轴与导向轮之间的摩擦力,保证导向轮转动灵活。

挡车门固定装置由由矿用工字钢、限位销、平行较轴组成。矿用工字钢两端制造耳座,矿用工字钢与耳座采用焊接,耳座扩孔,把挡车门镶嵌在耳座两端采用限位销限位,平式绞轴设有注油口并开有油槽,保持润滑效果,减少平式绞轴与耳座之间的摩擦力,保证转动灵活。

挡车门采用工字钢加工制作,宽度等于轨道轨距的50%,长度按巷道顶板与底板之间的距离确定,挡车门一端与挡车门固定安装连接,另一端搭接在轨道上并且挡车门与轨道保持100mm的距离,挡车门布置在斜巷中,并与斜巷成夹角布置,以增大阻力,只要发生跑车,就能可靠地把矿车拦截。

调节装置由链环、钢板、调节螺栓组成。钢板与链环采用焊接一体,钢板的与挡车门的宽度相同,高度方向等于挡车门的1/3,布置在挡车门的中下部,链环按钢板高度方向100mm问距均匀布置,分别在钢板上钻孔,挡车门工字钢上预埋螺孔,调节螺栓把钢板、挡车门连接在一起,安装时,通过链环,调节螺栓把挡车门上调整在斜巷适当位置,满足挡车门上升或下降高度。钢丝绳一端绕过导向轮轮?与电液推杆的活塞相连。另一端与调节装置上的链环相连,钢丝绳拉紧后,两端头用元宝卡把钢丝绳绳头锁住,防止因钢丝绳松动造成挡车门脱落。


高邮腾达设计的电液推杆挡车栏减少了斜巷轨道运输跑车事故发生,并且很好地实现远程控制。既减轻劳动强度,又有利于保障人身安全。在2012年3月安装调试运行至今,性能稳定、效果良好、具有广阔的推广应用价值。
