电液推杆设计与应用之棒式推雪人装置

发布时间：2015/11/30    点击数：6781

高邮腾达参与某公司RTLF3750篦冷机的设计并成功在篦冷机头部安装了电液推杆，从此再未出现因堆雪人导致的停窑事故。

1、安装位置及工作原理

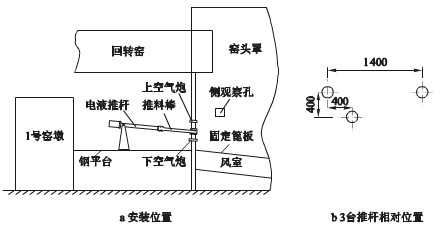

该装置安装在回转窑一档托轮墩与篦冷机之间，根据容易堆雪人的位置及现场篦冷机风管、窑头冷风套管的布置情况，设置3台电液推杆带动推料棒，其结构及位置示意见图1.现场制作一个钢平台便于安装及人员操作和维护。

 图1

推料的斜度与固定端篦板斜度基本一致，进入篦冷机后距离篦板垂直高度在1000mm左右，空气炮和推料棒距离300mm，3台电液推杆的推料棒布置为上面两个平行布置，水平间距1400mm，下面一台与上面两台垂直距离为400mm，篦冷机侧开一个观察孔，位置在垂直距离篦板1500mm为宜。发现雪人形成时，启动电液推杆开关，推动推料棒进入篦冷机将雪人推倒，触动前端行程开关后，自动退出篦冷机，完成一次工作循环。3台电液推杆轮流工作，如此往复推动直到生产恢复正常状态。

2、装置的构造

1）电动液压系统

系统推力根据推料棒受力计算，一般选用20~30Mpa左右，单台电动机功率仅为4KW，推速90min/s，拉速115min/s，电液推杆的有效行程1500mm，如果现场空间足够可以加长。

2）推料棒

推料棒材质为?78mm耐热钢，有效长度为1500mm。利用停窑检修机会在篦冷机前端浇注料内墙预先安装一个?80mm×400mm耐热钢套，套管外焊接V形扒钉同篦冷机前端浇注形成一个整体，防止推料棒进入篦冷机推雪人时跑偏或拱起，损坏浇注料。在耐热钢套管个面焊接一对法兰用于固定石棉绳，阻止冷空气和粉尘窜入篦冷机。

3）控制系统

推料棒和电液拄杆安装完成后，在推料棒前后安装限位开关，防止推料棒长时间暴露在高温熟料中损坏。后端限位为推料棒退到与浇注料前端齐平为止，前端限位开关为推料棒最大伸入量。控制方式中控和现场均可，一般以现场操作为主。

3.装置的优点

此装置在检修时就可以完成技改，除了耐热钢推料棒和电液推杆需要购买外，其余均可现场自制安装，控制系统采用一般触点开关即可。装置操作方便，3台电液拄杆各自有一个控制按钮，通过电液推杆驱动推料棒前后往复运动，3台电液推杆交叉使用，把雪人推走。

与盒状推板液压缸推雪人装置比较，该装置效果更好，且费用极低，3台电液推杆约1万元，加上耐热钢推料棒和支撑平台等一次性投资大约2万多元，技改1-2天就可以完成，而推板装置头部要用耐热钢制作、内部需要浇筑浇注料，一次性投资20万元，并且需要安装空间较大，使用时也会发生跑偏、漏风和漏料，造成分环境污染和能源浪费。
