电液推杆活塞杆只能单向工作、且有溢流声是什么原因?

更新:2016-04-17 13:22:07      点击:12113


电液推杆活塞杆只能单向工作、且有溢流声有以下几种可能:

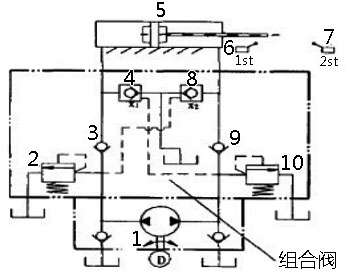

1.阀组损坏:从(图3)中:我们可以看出:电机正转时,双向泵左边油口为出油口液压油经过单向阀3进入油缸5的无杆缸腔,同时液控单向阀8打开,油缸5的有杆缸腔的油经过8回油箱,则此时工作正常,但如果反转时,液控单向阀4损坏卡死,无法打开,则将超过系统负荷,溢流阀10将开始工作,把液压油导回油腔。所以可以推出当液控单向阀(4或8)损坏时,则电液推杆油缸只能单向工作。

电液推杆原理图

1.双向齿轮泵      2、10.溢流球阀   3、9单向球阀

4、8.液控单向阀   5.双向缓冲油缸   6、7.行程开

图3

2.系统压力过低:溢流阀调压太低,系统压力太低,导致系统负荷过低,使系统负荷过低,当活塞杆遇到稍许阻力时,系统压力增加,溢流阀工作,导致系统压力不正常,从而活塞杆不能工作。

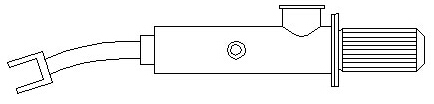

电液推杆活塞杆变形(图三):在油泵把把液压油通过阀组传导到活塞杆时,由于活塞杆由于变形,刚性无法收回到缸体内,那么将超过额定负载,溢流阀则开始工作,把液压油导回油腔,所以往往听到溢流阀在工作,而活塞杆无动作。

电液推杆活塞杆弯曲

图三

判断方法:

电液推杆活塞杆只能单向工作,另外方向工作时有溢流声音。首先应观察活塞杆是否变形,然后调整系统压力,最后断定阀组损坏。


处理方法:

1.清洗或更换阀组或更换液控单向阀;

2.调整系统压力;

3.更换活塞杆。
