dyhq电液动回转器

更新:2016-03-27 16:46:15      点击:6463
  • 品牌:   高邮腾达
  • 型号:   DYHQ
产品介绍

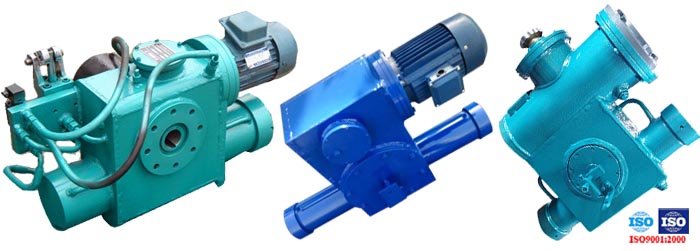

产品展示700-280 - 副本.jpg

概述

    DYHG(B)型电液回转器能完成0~90度、0~120度范围的旋转运动。与蝶阀、球阀,风门等阀门配套使用。它是取代电动头,电动执行器的执行机构,广泛应用于冶金,电力、矿山、机械、煤炭、化工,石油、粮食、建材等行业。



特点

    1、电液转角器可实现机、电、液、仪一体化的远距离控制、中央调度室监控和微机控制。

    2、电液头体积小、重量轻、启闭速度快。

    3、电动执行机构(电动执行器)由蜗杆传动,弹簧力矩控制,机械磨损大,力矩易失常,不易调整。过载易烧毁电机,操作不方便,而电液回转器为液压传动,内置过载保护、可无级调速、运行平稳、力矩较大、任意角度可锁定。是控制大口径、高压力阀的理想动力源。

    4、采用全封闭结构,不漏油、不吸尘、不吸水。内部不锈蚀,使用寿命长,适合各种恶劣的环境下使用。

    5、电液回转器设有电液动、手动装置,便于安装调度和停电时操作。



工作原理

它是以液压缸为主体,油泵、电动机、油箱、液压集成阀、转臂连杆等组合的总成。通过电机的运转带动油泵、经常压集成阀使液压能转化为机械能,带动转臂连杆实现0-90度和0-120度间的旋转运动。

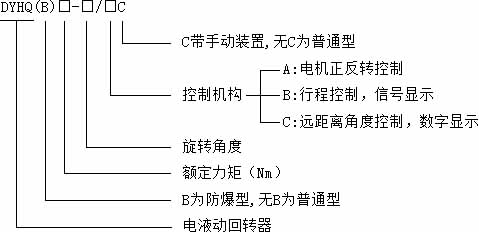

型号说明

电液动回转器型号说明

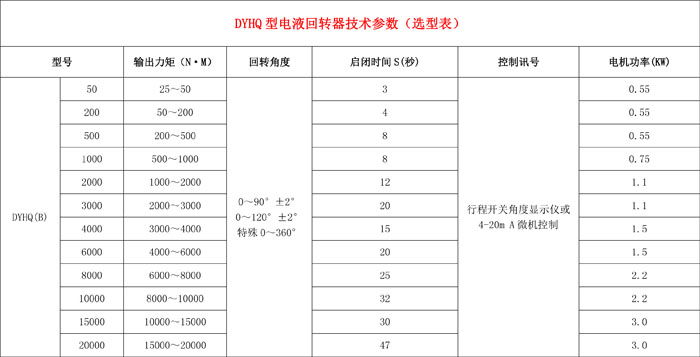

主要技术参数

DYHQ型电液回转器技术参数(选型表)-4

注:表中启闭时间为回转角度90°时的数值,如需表中未列出的特殊要求,可按需设计制造。

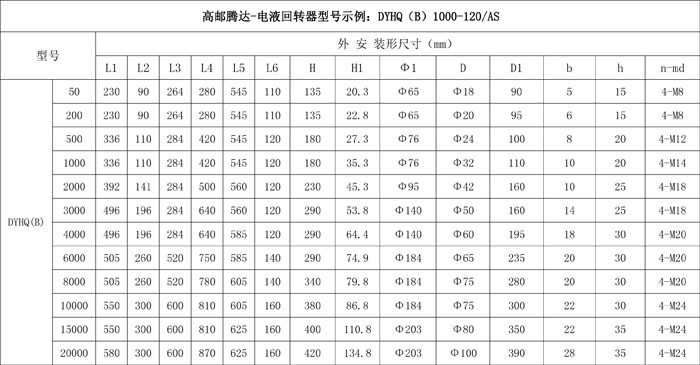

主要外型连接尺寸

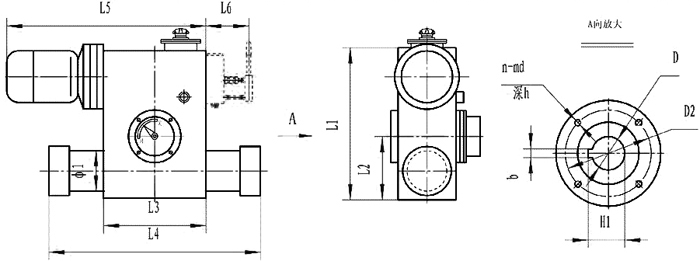

电液动回转器外形图

DYHQ型电液回转器技术参数(选型表)-6

注:如需表中未列出的特殊要求,可按需设计制造。
